1.PREFACIO
El Data Specialist Plus es la programación más completa DSP 3 para odómetros digitales, módulos de airbag, radios para automóviles, inmovilizadores de automóviles. Es un sistema embebido de alta calidad, que ofrece la máxima flexibilidad y comodidad de trabajo.
Las características sobresalientes del sistema son:
-De acuerdo con ARM920 TDI, alta frecuencia hasta 400 MHz.
-800 ^ 480 TFT LCD y pantalla táctil (7.0 pulgadas.16: 9).
-Conveniente conjunto de claves.
-USB host y dispositivo USB.
Interfaz de tarjeta SD
-128MB NandFlash, 128MB SDRAM.
Función de autoverificación integrada en el sistema.
-Cálculo automático de kilometraje o km para todos los automóviles.
-Ajustes automáticos del módulo de airbag.
-Código de lectura automática de IMMO o reinicio de ECM IMMO.
-Código de lectura automática o restablecimiento de la radio del automóvil.
- Operatividad intuitiva por menú completo y orientación de imagen.
- La imagen de conexión de color está en la pantalla siempre que lo necesite.
-Todos los datos pueden ser editados, almacenados y cargados.
-Los datos almacenados se pueden transferir a una PC mediante un puerto USB o tarjeta SD, y también se pueden transferir a cualquier lugar que desee directamente por Internet.
Se admite la programación -EEPROM, EPROM y FLASH de MCU.
- Gran capacidad para funciones OBD, incluidos los protocolos CAN, J1850, ISO9141 y Keyword 2000.
-Actualizar directamente desde internet.
2. MÁQUINA PRINCIPAL
USB-host: para la conexión con PC.
Dispositivo USB: para la conexión de otro dispositivo USB como el mouse, etc. Interfaz de la tarjeta SD: para la conexión con la tarjeta SD.
Interfaz de adaptador: para conexión con adaptadores.
Toma de corriente: para la conexión con un regulador de CC de 12V.
3.ADAPTADORES Y ACCESORIOS
El enchufe debe enchufarse correctamente en el adaptador, no enchufarlo en el lado opuesto; de lo contrario, dañará la máquina o el tablero de destino.
Eeprom Adapter se utiliza para programar memorias eeprom, chips compatibles de la siguiente manera:
SPI: X25043, X25045, 25C010, 25C020, 25C040, 25C080,25C160, 25C320, 25C640, 25C128, 25C256, 3132, 68343, ST14771, ST95010, ST95020, ST95040, ST95080, ST95160, ST95320, ST95640, X5043, X5045 y M35080 ( borrar) incluido.
2C: 24C01, 24C01A, 24C02, 24C04, 24C0S, 24C16, 24C17, 24C32,24C64 24C12S, 24C256,005C72,005C002,005C92, BAW574252 etc.
MICROWIRE: 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76,
93n006,93s46, 93S56, 93S57, 93S66, 93LC46, 93LC56, 93LC57,93Ln66, 93rn006, DY6N, LC46, L56R, SI30, S220, etc.
OTROS: tales como PDHOOl, TC97101, TCOO9101, TCOO9102, TC009112, dd59, D6253, D6254, S-24H30, S-24H45, S-24S30, S-2445, 1691 IP 59cll, ac.
El adaptador NDM457 admite los siguientes chips: NDM457C, DELCO51006A, etc.
Motorola Adapter se usa para programar los MCU de Motorola (sin seguridad), los chips son compatibles de la siguiente manera:
6. Serie HC05: MC6OOHC05B16, MC6OOHC05B32, MC6OOHC05B6, MCHC05BS, MC6OOHC05BE6, MC6OOHC05H12, MC6OOHC05L2S, MC6OOHC05P3, MC6OOHC05X16, MC6ooHC05x32, MC6ooHC705m6, MC6OOHC705B32, MC6OOHC705E6, etc.
7..HC0oogd3gnaNooHC0ooAZ32, MC6ooHC0ooAZ60, MC6OOHC0OOAS32
M6OOHC0OOAS60, MC6OOHC0OOAB32, MC6OOHC0OOAS20, etc.
Serie 8..HC11: MC600HC1 IAS, MC600HC11E20, MC600HC11E9, MC600HC11EA9, MSooHnllFl, MC600HC11K1, MC600HC11K4, MC600HC11ICS2, MC600HC11ICS00, MC600HC11KA4, MC600HC11ICP MC600HC11IA MC600HC11P2, MC600HC11PA00, MC600HC11PHS, etc.
4) .HC12 serie: MC68HC912B32, MC68HC912BE32, MC68HC912BD32, MC68HC912D60, MC68HC912D60A, MC68HC912DG128, MC68HC912DG128A, MC68HC912DT128A, MC68HC912DT128A, MC9S12A64, MC9S12D64, MC9S12DG128, MC9S12DG256, MC9S12DP128, MC9S12DP256, MC9S12DT128, MC9S12H128,
MC9S12H256 (incluyendo todos los flashes) etc.
El adaptador NEC se utiliza para programar las MCU de la serie upd7 8k0, con chips compatibles de la siguiente manera:
uPD780973, uPD780949, uPD78F0974, uPD78F0949, uPD78F0826, uPD78F0828, uPD78F0828A M1 etc.
El adaptador TMS se usa para programar las MCU de la serie TMS370, chips compatibles de la siguiente manera:
TMS370C758A, TMS370C742A, TMS370C702, TMS370C058A, TMS370C042A, TMS370C002A, TMS370C756A, TMS370C056A, etc.
El adaptador HC08 se usa para programar las MCU de la serie Motorola HC08 (con seguridad pasada).
Adaptador en circuito HCS12 soporte kilometraje corrección para BMW CAS / MB EZS / PANELES / MÓDULOS / con 912 / 9s12 / 9s12x MCU, en programación de circuitos (no es necesario eliminar mcu), puede leer / editar / escribir eeprom de MCU, cálculo de kilometraje integrado en suave
El adaptador EWS se usa para programar EWS de E38 / E39 / E46 / E53 por K-line.
El adaptador ST624X se usa para programar las MCU de la serie ST624X.
El adaptador OBD se utiliza para operaciones de diagnóstico ordinarias y avanzadas, como la programación de todos los BMW CAS / LCM / EWS y la corrección de kilometraje de todas las series VW y AUDI.
El adaptador HC05 se usa para programar las MCU MC8HC705B16 / 32, MC68HC705X16 / 32, MC68HC05B6 / 8/16/32, MC68HC05X16 / 32series (con seguridad pasada).

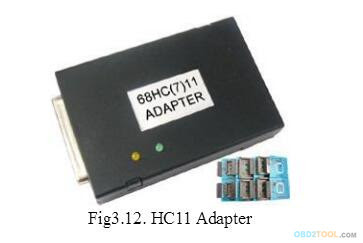

El adaptador HC (7) 11 se usa para programar las MCU de la serie MC68HC (7) 11 (con seguridad pasada).
El adaptador TMS374 se usa para programar las MCU TMS374 y soportar la función inmovil de DAEWOO, FIAT, KIA, PEUGEOT, RENAULT, etc.
El adaptador CMM admite la corrección del odómetro de E36, E38, FORD FOCUS, HONDA ACCORD V6 y HONDA CRV sobre el enchufe.
El Data Specialist Plus es la programación más completa DSP 3 para odómetros digitales, módulos de airbag, radios para automóviles, inmovilizadores de automóviles. Es un sistema embebido de alta calidad, que ofrece la máxima flexibilidad y comodidad de trabajo.
Las características sobresalientes del sistema son:
-De acuerdo con ARM920 TDI, alta frecuencia hasta 400 MHz.
-800 ^ 480 TFT LCD y pantalla táctil (7.0 pulgadas.16: 9).
-Conveniente conjunto de claves.
-USB host y dispositivo USB.
Interfaz de tarjeta SD
-128MB NandFlash, 128MB SDRAM.
Función de autoverificación integrada en el sistema.
-Cálculo automático de kilometraje o km para todos los automóviles.
-Ajustes automáticos del módulo de airbag.
-Código de lectura automática de IMMO o reinicio de ECM IMMO.
-Código de lectura automática o restablecimiento de la radio del automóvil.
- Operatividad intuitiva por menú completo y orientación de imagen.
- La imagen de conexión de color está en la pantalla siempre que lo necesite.
-Todos los datos pueden ser editados, almacenados y cargados.
-Los datos almacenados se pueden transferir a una PC mediante un puerto USB o tarjeta SD, y también se pueden transferir a cualquier lugar que desee directamente por Internet.
Se admite la programación -EEPROM, EPROM y FLASH de MCU.
- Gran capacidad para funciones OBD, incluidos los protocolos CAN, J1850, ISO9141 y Keyword 2000.
-Actualizar directamente desde internet.
2. MÁQUINA PRINCIPAL
USB-host: para la conexión con PC.
Dispositivo USB: para la conexión de otro dispositivo USB como el mouse, etc. Interfaz de la tarjeta SD: para la conexión con la tarjeta SD.
Interfaz de adaptador: para conexión con adaptadores.
Toma de corriente: para la conexión con un regulador de CC de 12V.
3.ADAPTADORES Y ACCESORIOS
El enchufe debe enchufarse correctamente en el adaptador, no enchufarlo en el lado opuesto; de lo contrario, dañará la máquina o el tablero de destino.
Eeprom Adapter se utiliza para programar memorias eeprom, chips compatibles de la siguiente manera:
SPI: X25043, X25045, 25C010, 25C020, 25C040, 25C080,25C160, 25C320, 25C640, 25C128, 25C256, 3132, 68343, ST14771, ST95010, ST95020, ST95040, ST95080, ST95160, ST95320, ST95640, X5043, X5045 y M35080 ( borrar) incluido.
2C: 24C01, 24C01A, 24C02, 24C04, 24C0S, 24C16, 24C17, 24C32,24C64 24C12S, 24C256,005C72,005C002,005C92, BAW574252 etc.
MICROWIRE: 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76,
93n006,93s46, 93S56, 93S57, 93S66, 93LC46, 93LC56, 93LC57,93Ln66, 93rn006, DY6N, LC46, L56R, SI30, S220, etc.
OTROS: tales como PDHOOl, TC97101, TCOO9101, TCOO9102, TC009112, dd59, D6253, D6254, S-24H30, S-24H45, S-24S30, S-2445, 1691 IP 59cll, ac.
El adaptador NDM457 admite los siguientes chips: NDM457C, DELCO51006A, etc.
Motorola Adapter se usa para programar los MCU de Motorola (sin seguridad), los chips son compatibles de la siguiente manera:
6. Serie HC05: MC6OOHC05B16, MC6OOHC05B32, MC6OOHC05B6, MCHC05BS, MC6OOHC05BE6, MC6OOHC05H12, MC6OOHC05L2S, MC6OOHC05P3, MC6OOHC05X16, MC6ooHC05x32, MC6ooHC705m6, MC6OOHC705B32, MC6OOHC705E6, etc.
7..HC0oogd3gnaNooHC0ooAZ32, MC6ooHC0ooAZ60, MC6OOHC0OOAS32
M6OOHC0OOAS60, MC6OOHC0OOAB32, MC6OOHC0OOAS20, etc.
Serie 8..HC11: MC600HC1 IAS, MC600HC11E20, MC600HC11E9, MC600HC11EA9, MSooHnllFl, MC600HC11K1, MC600HC11K4, MC600HC11ICS2, MC600HC11ICS00, MC600HC11KA4, MC600HC11ICP MC600HC11IA MC600HC11P2, MC600HC11PA00, MC600HC11PHS, etc.
4) .HC12 serie: MC68HC912B32, MC68HC912BE32, MC68HC912BD32, MC68HC912D60, MC68HC912D60A, MC68HC912DG128, MC68HC912DG128A, MC68HC912DT128A, MC68HC912DT128A, MC9S12A64, MC9S12D64, MC9S12DG128, MC9S12DG256, MC9S12DP128, MC9S12DP256, MC9S12DT128, MC9S12H128,
MC9S12H256 (incluyendo todos los flashes) etc.
El adaptador NEC se utiliza para programar las MCU de la serie upd7 8k0, con chips compatibles de la siguiente manera:
uPD780973, uPD780949, uPD78F0974, uPD78F0949, uPD78F0826, uPD78F0828, uPD78F0828A M1 etc.
El adaptador TMS se usa para programar las MCU de la serie TMS370, chips compatibles de la siguiente manera:
TMS370C758A, TMS370C742A, TMS370C702, TMS370C058A, TMS370C042A, TMS370C002A, TMS370C756A, TMS370C056A, etc.
El adaptador HC08 se usa para programar las MCU de la serie Motorola HC08 (con seguridad pasada).
Adaptador en circuito HCS12 soporte kilometraje corrección para BMW CAS / MB EZS / PANELES / MÓDULOS / con 912 / 9s12 / 9s12x MCU, en programación de circuitos (no es necesario eliminar mcu), puede leer / editar / escribir eeprom de MCU, cálculo de kilometraje integrado en suave
El adaptador EWS se usa para programar EWS de E38 / E39 / E46 / E53 por K-line.
El adaptador ST624X se usa para programar las MCU de la serie ST624X.
El adaptador OBD se utiliza para operaciones de diagnóstico ordinarias y avanzadas, como la programación de todos los BMW CAS / LCM / EWS y la corrección de kilometraje de todas las series VW y AUDI.
El adaptador HC05 se usa para programar las MCU MC8HC705B16 / 32, MC68HC705X16 / 32, MC68HC05B6 / 8/16/32, MC68HC05X16 / 32series (con seguridad pasada).
El adaptador HC (7) 11 se usa para programar las MCU de la serie MC68HC (7) 11 (con seguridad pasada).
El adaptador TMS374 se usa para programar las MCU TMS374 y soportar la función inmovil de DAEWOO, FIAT, KIA, PEUGEOT, RENAULT, etc.
El adaptador CMM admite la corrección del odómetro de E36, E38, FORD FOCUS, HONDA ACCORD V6 y HONDA CRV sobre el enchufe.
